Hur fungerar sandgjutning? Process & delar förklaras

Sandgjutning fungerar genom att packa en sandblandning runt ett mönster av den önskade delen, ta bort mönstret för att lämna ett hålrum, hälla smält metall i det hålrummet och bryta bort sandformen när metallen stelnar. Det är världens äldsta och mest använda metallgjutningsprocess, som står för ungefär 70 % av alla metallgjutgods som produceras globalt i vikt. Sandgjutning kan producera delar som sträcker sig från några gram till över 100 ton, i nästan vilken metall som helst, med minimal verktygskostnad jämfört med andra gjutningsmetoder. Avvägningen är dimensionell tolerans och ytfinish – sandgjutna delar uppnår typiskt toleranser på ±0,03 till ±0,06 tum per tum och ytråhetsvärden på 250–500 Ra (µin), vilket är grövre än pressgjutning eller investeringsgjutning men helt adekvat för ett stort antal strukturella och mekaniska tillämpningar.

Sandgjutningsprocessen: Steg för steg

Sandgjutning följer en repeterbar sekvens av steg som omvandlar råsand och smält metall till en färdig del. Varje steg har specifika tekniska krav som avgör kvaliteten på den slutliga gjutningen.

1. Mönstertillverkning: Ett mönster - en exakt kopia av den önskade delen, vanligtvis överdimensionerad med en krympningsmån på 1–2,5 % beroende på metallen - är tillverkad av trä, plast, aluminium eller uretanskum. Mönstret inkluderar dragvinklar (vanligtvis 1–3 grader per sida) för att tillåta rent avlägsnande från sanden utan att störa formhålans väggar.
2. Formberedning: Mönstret placeras i en tvådelad låda som kallas en kolv (cope på toppen, draget på botten). Sand packas ordentligt runt mönstret i varje halva. För grönsandgjutning – den vanligaste metoden – är sandblandningen 85–95 % kiseldioxidsand, 4–10 % bentonitlera som bindemedel och 2–5 % vatten. Leran och vattnet skapar plasticitet som håller formen när mönstret dras tillbaka.
3. Ta bort mönster: Kolvhalvorna separeras försiktigt och mönstret dras ut, vilket ger ett exakt negativt intryck av detaljens geometri i sanden. En avskiljningsmassa som appliceras på mönstret före stamning förhindrar sandvidhäftning under borttagningen.
4. Kärninställning (om det behövs): För delar med inre hålrum - såsom ihåliga rör, motorportar eller kärnhål - placeras förformade sandkärnor i formhåligheten innan de stängs. Kärnor är gjorda separat från kemiskt bunden sand (no-bake, shell, eller cold box process) och stöds av kärntryck - utsprång på mönstret som skapar urtag i formväggen där kärnändarna vilar.
5. Skapande av grindsystem: Kanaler som skärs eller formas i sanden - kallat grindsystemet - leder smält metall från hällkoppen genom inloppet (vertikal kanal), längs löpare (horisontella kanaler) och in i formhålan genom inlopp. Risers (reservoarer av extra metall) är också placerade i tjocka sektioner för att mata in smält metall i delen när den krymper under stelning, vilket förhindrar krympningporositet.
6. Montering och gjutning av formen: Manteln och draget sätts ihop igen och kläms fast eller viktas för att förhindra att det hydrostatiska trycket från den smälta metallen lyfter bort manken under gjutning. Metall hälls vid rätt temperatur — typiskt 1 250–1 500 °C för gjutjärn och 650–750 °C för aluminiumlegeringar — smidigt och kontinuerligt för att undvika turbulens, som kan fånga in gas eller erodera formväggarna.
7. Kylning och stelning: Den fyllda formen lämnas ostörd medan metallen svalnar. Kyltiden sträcker sig från minuter för små aluminiumdelar till många timmar för stora gjutgods av järn eller stål. För tidig störning orsakar heta tårar, förvrängning eller ofullständig stelning.
8. Shakeout: När den väl är tillräckligt kyld bryts sandformen isär - mekaniskt vibrerad på en skakskärm - för att frigöra gjutgodset. Sanden samlas upp, rekonditioneras genom att tillsätta färsk lera och vatten och återvinns tillbaka till produktionen. I gjuterier med stora volymer återvinns 90–95 % av den gröna sanden och återanvänds.
9. Rengöring och efterbehandling: Rågjutgodset rengörs genom kulblästring eller trumling för att avlägsna vidhäftande sand, sedan skärs grindsystemet (inlopp, löpare, stigar) av och spoleras. De sista stegen kan inkludera värmebehandling, bearbetning till tolerans och ytbehandling beroende på applikation.

Viktiga sandgjutningsdelar och deras funktioner

Att förstå de individuella komponenterna i en sandgjutningsuppställning klargör hur processen styr metallflödet, värmefördelningen och den slutliga delens kvalitet. Varje sandgjutningsdel tjänar ett specifikt tekniskt syfte.

Typer av sandgjutningsprocesser

Termen "sandgjutning" omfattar flera distinkta processvarianter, var och en lämpad för olika produktionsvolymer, detaljkomplexitet och noggrannhetskrav. Att välja rätt processtyp är lika viktigt som själva gjutningsdesignen.

Grön sandgjutning

Den vanligaste och billigaste sandgjutningsmetoden. "Grön" syftar inte på färg utan till fukthalten i sanden - vanligtvis aktiverar 2–5 % vatten bindemedlet för bentonitlera. Grön sandgjutning är standardprocessen för produktion av grå och segjärn med stora volymer , med många bilgjuterier som kör helautomatiserade gröna sandlinjer som producerar tusentals gjutgods per dag. Sand är omedelbart återvinningsbart efter shakeout. Begränsningar inkluderar lägre dimensionsnoggrannhet än kemiskt bundna processer och potential för fuktrelaterade gasdefekter om mögelfuktighet inte kontrolleras.

No-Bake (Air-Set) Sandgjutning

Sand blandas med ett tvådelat kemiskt bindemedel (som furanharts eller fenolisk uretan) som härdar vid rumstemperatur genom en kemisk reaktion snarare än genom värme eller fukt. No-bake formar är hårdare och mer formstabila än gröna sandformar och ger efter toleranser cirka 25–50 % snävare än grön sand . Denna process är att föredra för stora, komplexa delar - industriella pumphus, stora ventilkroppar och verktygsmaskiner - där dimensionell noggrannhet motiverar den högre bindemedelskostnaden och längre formberedningstiden.

Skalgjutning (kroningsprocess)

Fin kiseldioxidsand belagd med värmehärdande fenolharts tappas eller blåses på ett uppvärmt metallmönster (175–370°C), vilket bildar ett tunt skal 10–20 mm tjockt som härdar på 10–30 sekunder. De två skalhalvorna är sammanfogade med lim för att bilda hela formen. Skalformning ger ytfinish på 125–250 Ra (µin) och dimensionella toleranser på ±0,010 tum — betydligt bättre än grön sand. Det används vanligtvis för kamaxlar, vevaxlar, vevaxlar, vevstakar och andra medelstora precisionsdelar.

Förlorat skumgjutning (full formprocess)

Ett skummönster av expanderad polystyren (EPS) - identisk med den sista delen - grävs ner i lös, obunden torr sand. När smält metall hälls förångar den skummet och tar sin exakta form. Inget mögelborttagning behövs, och komplexa geometrier med inre egenskaper som skulle kräva flera kärnor i konventionell sandgjutning kan produceras som ett enda skummönster. Förlorat skumgjutning används flitigt för cylinderhuvuden i aluminium, insugningsrör och komplexa motorblock av järn — General Motors har tillverkat över 15 miljoner cylinderhuvuden med denna process.

Vakuum (V-process) gjutning

Torr, obunden sand hålls på plats mot en tunn plastfilm draperad över mönstret av vakuumtryck snarare än ett kemiskt bindemedel. Efter hällning och stelning släpps vakuumet och sanden rinner iväg fritt - ingen skakning krävs. V-process gjutning uppnår ytfinish på 150–300 Ra och utmärkt dimensionell repeterbarhet, med den extra fördelen att nästan inga avfallsgaser produceras under gjutning, vilket gör det till en av de miljömässigt renaste sandgjutningsmetoderna.

Material som kan sandgjutas

En av sandgjutningens viktigaste fördelar gentemot konkurrerande processer är dess materialmångsidighet. Sandgjutning är kompatibel med praktiskt taget alla gjutbara metaller och legeringar , inklusive de med höga smältpunkter som skulle förstöra permanenta metallformar.

Vanliga sandgjutningsfel och hur de förebyggs

Sandgjutningsfel står för uppskattningsvis 5–10 % av produktionen i välskötta gjuterier och upp till 20–30 % i dåligt kontrollerad verksamhet. Att förstå orsakerna till defekter är viktigt för att utforma processkontroller som minimerar skrothastigheter.

Porositet (gas och krympning)

Porositet är den vanligaste sandgjutningsdefekten uppträder som tomrum i den stelnade metallen. Gasporositet bildas när väte eller fuktgenererad ånga fångas i smältan före stelning. Krympporositet bildas när smält metall drar ihop sig när den stelnar och otillräcklig flytande metall är tillgänglig för att fylla gapet. Förebyggande innebär kontroll av sandfuktighetshalten under 4 %, avgasning av smältan med kväve- eller argonrening och korrekt dimensionering och placering av stigarrör.

Sandinneslutningar och kalla stängningar

Sandinneslutningar uppstår när lös sand som eroderats från mögel- eller kärnytor förs in i gjutgodset genom turbulent metallflöde. Kalla stängningar bildas när två strömmar av metall möts i formen och misslyckas med att smälta ihop ordentligt - vanligtvis orsakat av metall som har svalnat för mycket innan den fyller håligheten, eller ett gatingsystem som delar flödet dåligt. Korrekt grinddesign med kontrollerade fyllningshastigheter (under 0,5 m/s vid inloppet för järn), tillräcklig formförvärmning för aluminium och väl komprimerad sand minskar alla dessa defekter.

Heta tårar och distorsion

Heta revor är sprickor som bildas i gjutgodset under stelning när termisk sammandragning begränsas av formen eller kärnan. De är vanligast i tunna sektioner intill tjocka och i metaller med breda stelningsintervall som aluminiumbrons. Designlösningar inkluderar att lägga till filéer (minst 3–5 mm radie) vid sektionsövergångar, öka kärnans hopfällbarhet och justera stelningssekvensen genom kylning eller placering av stigarrör.

Sandgjutningstoleranser, ytfinish och dimensionella egenskaper

Att ställa realistiska dimensionsförväntningar innan man bestämmer sig för sandgjutning förhindrar kostsamma omkonstruktioner. Processen har väletablerade kapacitetsgränser som varierar beroende på processtyp, metall och delstorlek.

Som referens, investeringsgjutning uppnår vanligtvis ±0,005 tum per tum och 63–125 Ra , medan högtryckspressgjutning når ±0,002–0,005 tum per tum – båda till väsentligt högre verktygskostnader. Sandgjutningstoleranser är fullt tillräckliga för de flesta konstruktionsdelar, hus och konsoler som ändå kräver bearbetning av kritiska gränssnitt.

Sandgjutning vs andra gjutprocesser: När ska man välja sand

Sandgjutning är inte alltid det optimala processvalet. Att förstå var det utmärker sig och var det kommer till kort i förhållande till alternativ förhindrar kostsamma processvalsmisstag.

Fördelar med sandgjutning

• Lägsta verktygskostnad för någon gjutprocess: Ett enkelt trä- eller plastmönster för grön sandgjutning kan göras för $500–$5,000. En jämförbar gjutform kostar $20 000–200 000 $. Detta gör sandgjutning till det enda ekonomiska alternativet för prototypmängder, korta serier (under 500 delar) och mycket stora delar där verktygsverktyg är opraktiskt.
• Ingen praktisk storleksgräns: Sandgjutning producerar de största metallgjutgods som tillverkas av någon process. De största enskilda sandgjutgodset – massiva ramar för vattenkraftsturbiner, fartygspropellrar och pressramar – väger över 100 ton och kunde inte tillverkas med någon annan metod.
• Kompatibel med alla gjutbara legeringar: Inklusive järnlegeringar med hög smältpunkt (stål, rostfritt stål, högkromjärn) som skulle erodera eller förstöra pressgjutningsverktyg av aluminium eller zink inom ett enda skott.
• Komplex intern geometri via kärnor: Sandkärnor tillåter inre passager, håligheter och funktioner som inte kan extraheras från en permanent form – avgörande för motorblock, ventilhus och hydrauliska grenrör.

När ska man välja en annan process

• Hög volym tight tolerans tunna väggar → Pressgjutning: För aluminium- eller zinkdelar i kvantiteter över 10 000–50 000 med väggtjocklekar under 2 mm och toleranser snävare än ±0,010 tum, har högtryckspressgjutning en lägre kostnad per del trots högre verktygsinvesteringar.
• Komplex geometri fin ytfinish → Investeringsgjutning: Delar med tunna väggar, fina detaljer och krav på nästan nätform (som eliminerar de flesta bearbetningar) är bättre betjänta av investeringsgjutning trots dess högre kostnad per styck.
• Enkla roterande delar → Centrifugalgjutning: Rör, rör, ringar och cylindriska bussningar tillverkas mer ekonomiskt och med bättre mekaniska egenskaper (på grund av centrifugalsegregering) genom centrifugalgjutning än genom sandgjutning.

Branscher och produkter som förlitar sig på sandgjutning

Sandgjutning är djupt inbäddad i tillverkningskedjan för flera stora industrier. Många komponenter som dyker upp i färdiga produkter varje dag började som sandgjutgods.

Fordonsindustrin

Bilindustrin är den största konsumenten av sandgjutgods globalt , vilket står för cirka 35–40 % av den totala gjuteriets produktion i vikt. En enda förbränningsmotor innehåller dussintals sandgjutna komponenter: motorblocket, cylinderhuvudet, insugningsröret, avgasgrenröret, vevaxeln (i många utföranden), differentialhus, transmissionshus, bromsok och hjulnav. En typisk personbil innehåller 150–250 pund järn- och aluminiumsandgjutgods.

Industriella maskiner och pumpar

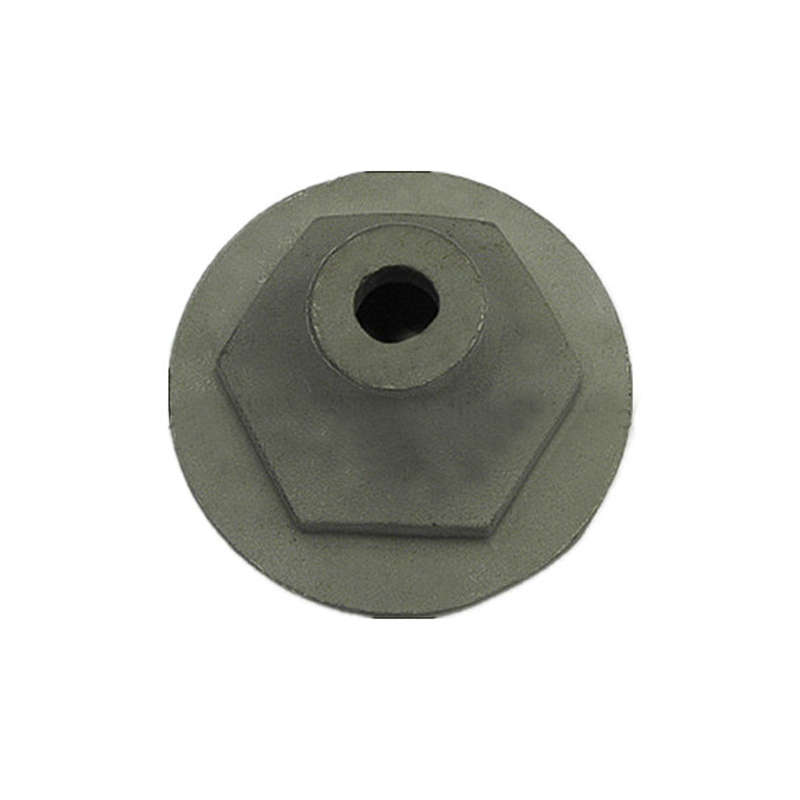

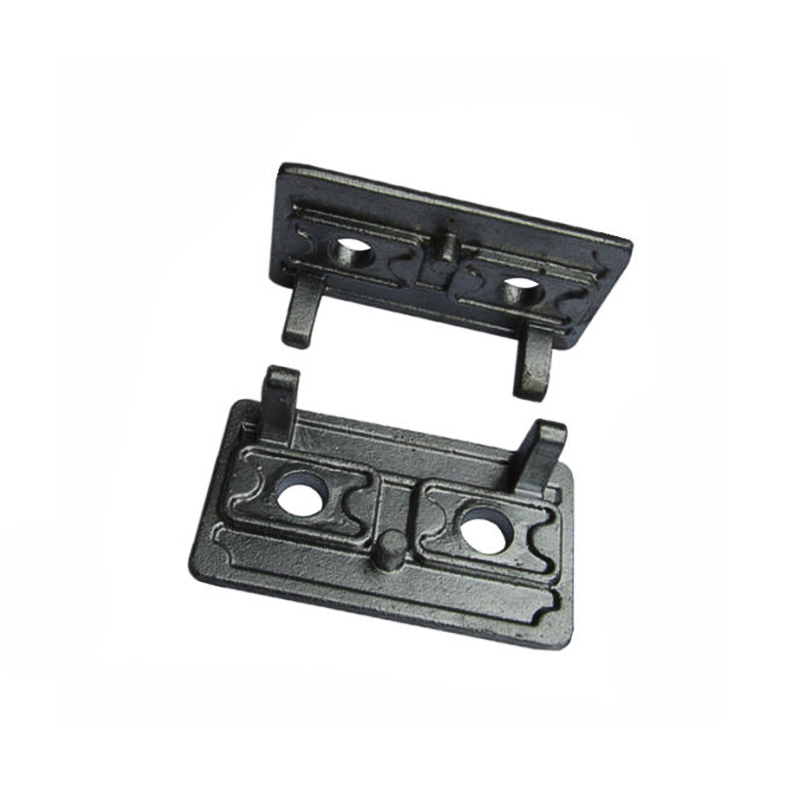

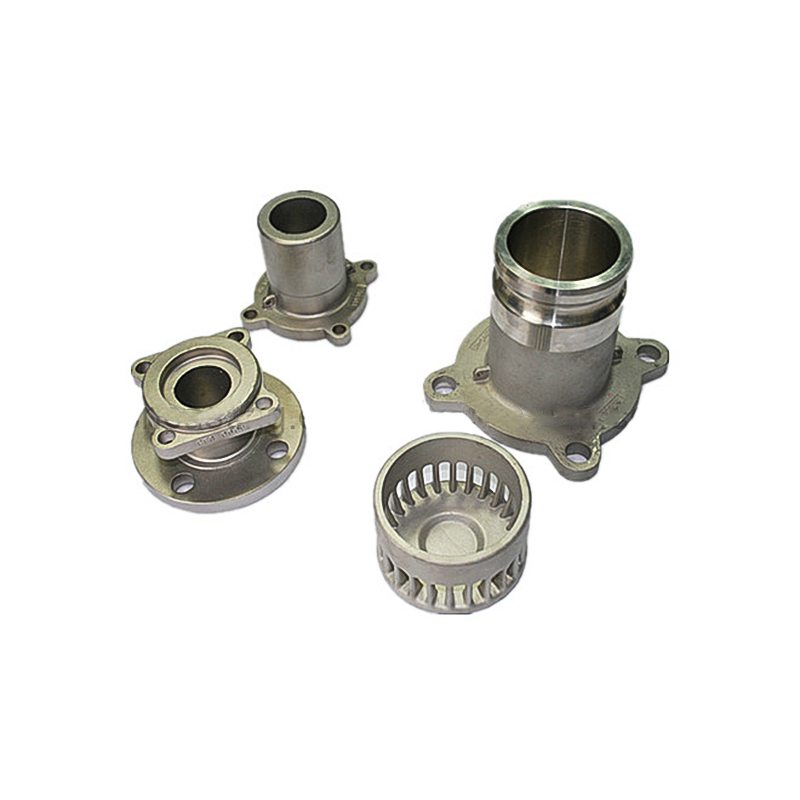

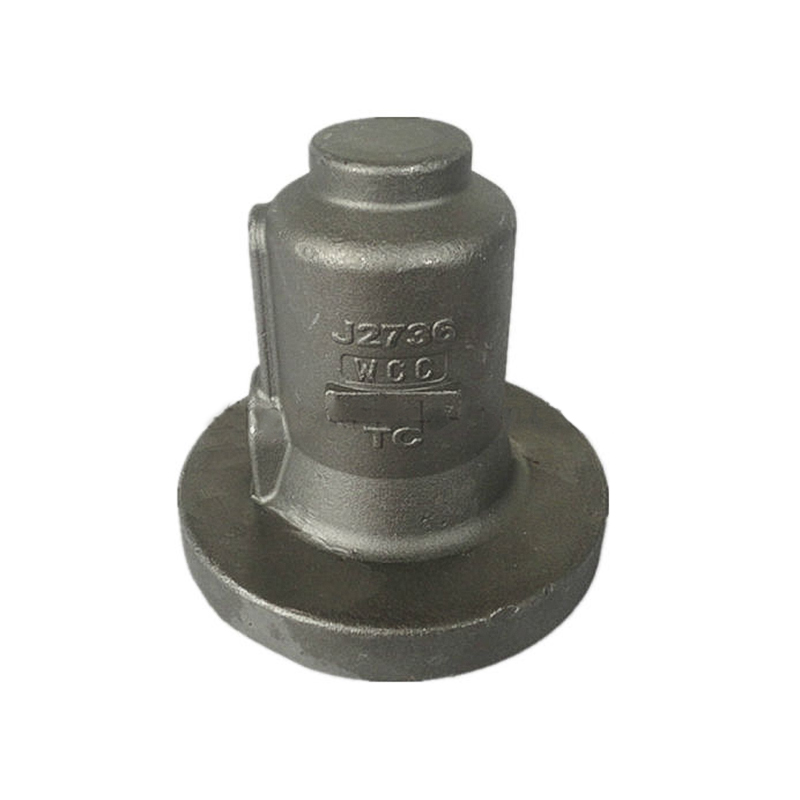

Verktygsmaskiner, pumphus, kompressorhus, ventilhus, pumphjul och hydrauliska grenrör är i stor utsträckning sandgjutna i gjutjärn, stål och brons. Kombinationen av komplex inre geometri (pumpsnäckor, ventilkammare), stor storlek och låga till medelstora produktionsvolymer gör sandgjutning till den optimala processen för den stora majoriteten av industriell vätskehanteringsutrustning.

Flyg och försvar

Medan precisionsdetaljer för flyg- och rymdfart ofta använder investeringsgjutning eller bearbetat smide, producerar sandgjutning många strukturella flygplanskomponenter, växellådshus, gondolstrukturer och markstödsutrustningsdelar i aluminium- och magnesiumlegeringar. Sandgjutning är också den primära processen för stora artillerikomponenter, fordonspansarfästen och marin hårdvara där delstorlek och legeringskrav överstiger investeringsgjutkapaciteten.

Byggnad, gruvdrift och energi

Krossbackar, kvarnfoder, grävmaskinständer, rörledningskopplingar, manhålslock och vindkraftverksnav är bland de slitstarka, höghållfasta sandgjutna delarna som används i dessa industrier. Ett enda vindkraftsnav – vanligtvis gjutet av segjärn – kan väga 15–30 ton och kräver den dimensionella stabilitet och inre sundhet som endast en välkonstruerad sandgjutningsprocess utan bakning kan leverera tillförlitligt i denna skala.
